こんにちは、エンジニアのオオバです。

電子工作素人によるArduinoのパーツ調査記事シリーズです。
今回は文字表示用ディスプレイのキャラクタLCDモニタ1602を使ってみます。

→11万文字で徹底解説した「DOTweenの教科書」Unityアニメーションの超効率化ツールはこちら

LiquidCrystalライブラリを使用

LiquidCrystalを事前にインストールしておきます。

配線

そこそこ配線が複雑なので、表にしてまとめておきます。

ピンヘッダ名	つなぎ先	備考
VSS	GND
VDD	5V	電源
V0	GND	モニタの明るさ調整ピン
RS	4番ピン
RW	GND
E	6番ピン
D0	未使用
D1	未使用
D2	未使用
D3	未使用
D4	10番ピン
D5	11番ピン
D6	12番ピン
D7	13番ピン
A	5V	バックライト電源
K	GND

分かりづらいですが、全体の配線はこんな感じです。

バックライトの調整が必要

抵抗を繋げないと明るすぎて文字が見えませんでした。

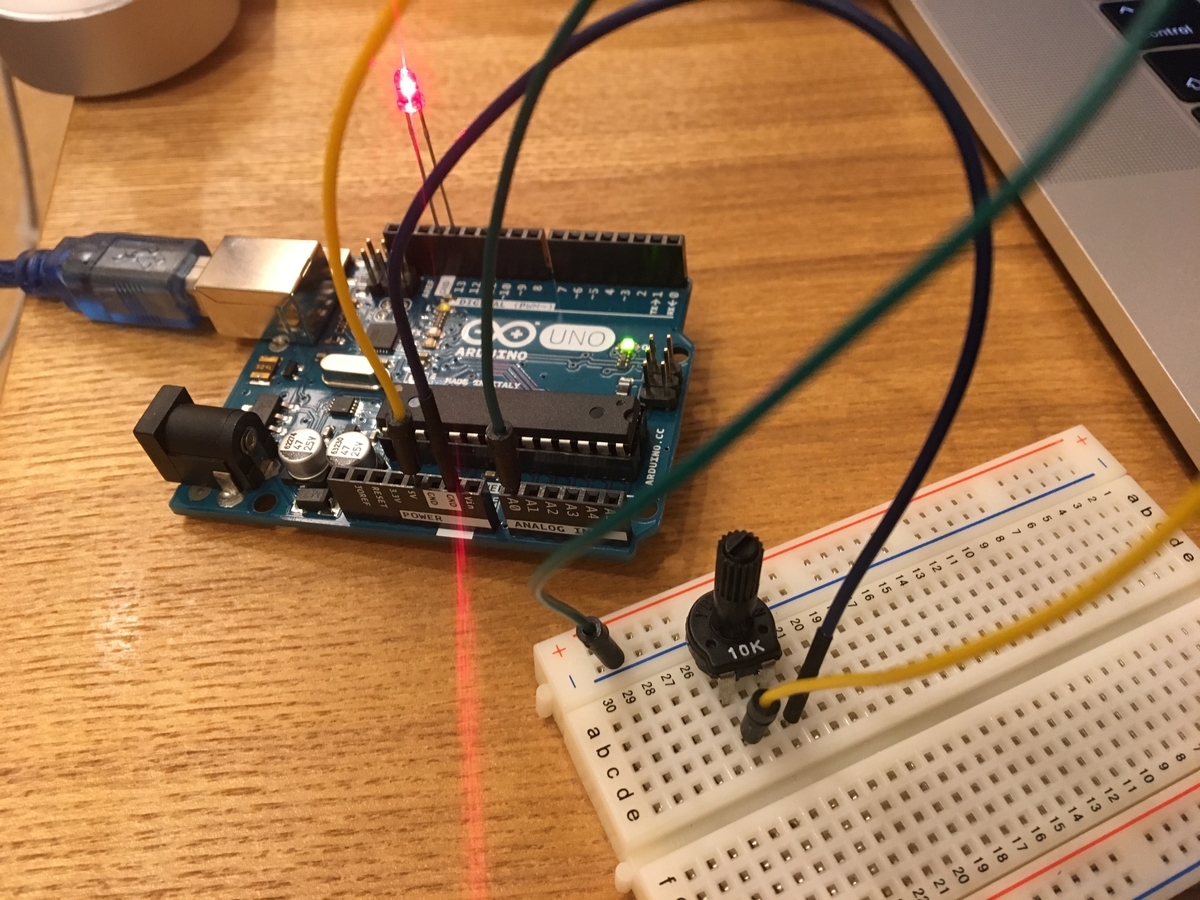

ポテンショメータを繋げて調整しています。

ポテンショメータのピンヘッダとLCDの繋ぎ方を以下の表にまとめておきます。

ポテンショメータのピンヘッダ	繋ぎ先
出力	ArduinoのGND
入力	LCDのV0
GND	ArduinoのGND

ソースコード

ソースコードに諸々コメントを残しています。
固定の文字列を表示させるというサンプルです。
適宜loopメソッドの中で動的に変わる値をセットしていけば良いでしょう。

lcd_sample.ino · GitHub

最後に

今までのデバッグ、値の確認はシリアルモニタに頼りっきりでしたが、キャラクタLCDが使えるようになったことで選択肢が増えました。今後の電子工作に役立てればと思います。

• ArduinoIDE 1.8.9
• Adruino UNO
• LiquidCrystal 1.0.7
• macOS Mojave 10.14.5
