こんにちは、エンジニアのオオバです。

定期的に執筆したいArduinoのパーツ調査記事シリーズです。
今回はArduinoのタッチセンサーについて調べてみます。

Amazonで購入したこちらの若干日本語が怪しげなセンサーを使わせてもらいました。5個入りで150円ほどと安かったです。
ちなみに動作確認は取れています。

SODIAL 5個　TTP223Bデジタル？タッチ？センサー　容量性タッチスイッチモジュール　Arduinoのための

→11万文字で徹底解説した「DOTweenの教科書」Unityアニメーションの超効率化ツールはこちら

作るもの

センサーに触れたら1を出力、そうではない場合は0を出力ようにしてみたいと思います。

タッチセンサーの各ピンのつなぎ先です。

センサーのピン名	内訳
SIG	センサーの値を出力する
VCC	回路電圧(Arduinoの電圧につなぐ)
GND	グランドにつなぐ

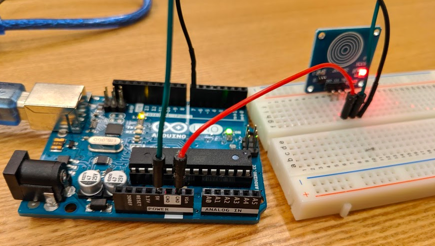

このような感じで配線します。

するとシリアルモニタに、触っていたら1、触っていなかったら0、と出力されます。

サンプルコード

今回のサンプルコードです。

TouchSensor.ino · GitHub

このサンプルを動かす上で、センサーの配線は以下のようにつなぎます。

センサーのピン名	つなぎ先
SIG	デジタル7番ピン
VCC	5V出力ピン
GND	グランド

正しく繋いだら動くと思います。

最後に

タッチセンサーを触るとLEDが光るようにして遊びました。

Arduinoでタッチセンサーを使ってみる - YouTube
